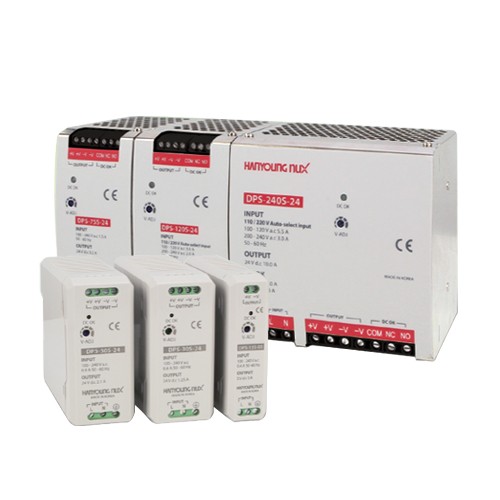

- 35 ㎜ 폭 DIN 레일 설치 방식
- 낮은 출력 전압 변동률
- 높은 효율로 낮은 발열 구현
- DC OK 신호 릴레이출력 탑재
- 과전류, 과전압, 과열 보호기능 탑재
- 15 W - 240 W 까지 다양한 제품군
- 출력 ON 표시등 (LED)
- 입력전압은 100 - 240 V 프리전원 또는 110/220 V 자동선택
형명구성| 형 명 | 코 드 | 내 용 | ||
| DPS- |  | | | DPS시리즈 전원공급장치 |
| 출력 용량 | 15 | 15 Watt | ||
| 30 | 30 Watt | |||
| 50 | 50 Watt | |||
| 75 | 75 Watt | |||
| 100 | 100 Watt | |||
| 120 | 120 Watt | |||
| 180 | 180 Watt | |||
| 240 | 240 Watt [※ 단, DPS-240S-12는 216W임] | |||
| 출력 전압 수 | S | 1출력 [Single output] | ||
| 출력전압 구분 | 05 | 5 V d.c. [DPS-75S, DPS-100S, DPS-120S, DPS-180S, DPS-240S 제외] | ||
| 12 | 12 V d.c. [DPS-180S 제외] | |||
| 15 | 15 V d.c. [DPS-75S, DPS-100S, DPS-120S, DPS-180S, DPS-240S 제외] | |||
| 24 | 24 V d.c. | |||
| 48 | 48 V d.c. [DPS-15S, DPS-30S, DPS-50S 제외] | |||
| 출력 전압 구성 |
| 출력 | 코드 | 출력전압 | 최대 출력 용량(W) |
| 1출력 (single output) | 05 | 5V d.c. | 15,30,50 |
| 12 | 12V d.c. | 15,30,50,75,100,120,240 | |
| 15 | 15V d.c. | 15,30,50 | |
| 24 | 24V d.c. | 15,30,50,75,100,120,180,240 | |
| 48 | 48V d.c. | 75,100,120,180,240 |
| 기본 특성 데이터 |
| 형명 | 회로방식 | 발진주파수 (KHz) | 입력전류 (A) | 돌입전류 보호회로 | 직병렬 운전 가부 | |
| 직렬 | 병렬 | |||||
| DPS-15S | FLYBACK | 132 | 0.16 | NTC | O | X |
| DPS-30S | 132 | 0.3 | NTC | O | X | |
| DPS-50S | 132 | 0.5 | NTC | O | X | |
| DPS-75S | 66 | 0.71 | NTC | O | X | |
| DPS-100S | 66 | 0.9 | NTC | O | X | |
| DPS-120S | 66 | 1.1 | NTC | O | X | |
| DPS-180S | LLC공진회로 | 110~750 | 1.95 | ACTIVE | O | X |
| DPS-240S | 140~840 | 2.4 | ACTIVE | O | X | |
| ※입력전류는 220V a.c. 정격부하 때의 값을 표시합니다. |
사양| [15 Watt, 30 Watt, 50 Watt, 75 Watt 사양] | [100 Watt, 120 Watt, 180Watt, 240 Watt 사양] |
| [ 15 Watt (5 V, 12 V, 15 V, 24 V d.c.) ] |
| 형 명 | DPS-15S-05 | DPS-15S-12 | DPS-15S-15 | DPS-15S-24 | ||
| 출 력 | 정 격 전 압 | 5 V | 12 V | 15 V | 24 V | |
| 정 격 전 류 | 3 A | 1.3 A | 1 A | 0.63 A | ||
| 정 격 전 력 | 15 W | |||||
| 피 크 전 류 | 3.6 A | 1.44 A | 1.2 A | 0.75 A | ||
| 선로전압변동률 | ±0.5 % | ±0.5 % | ±0.5 % | ±0.5 % | ||
| 부하전압변동률 | ±1 % | ±1 % | ±1 % | ±1 % | ||
| 리플 | 80 ㎷ p-p 이하 | 120 ㎷ p-p 이하 | 120 ㎷ p-p 이하 | 150 ㎷ p-p 이하 | ||
| 주위온도변동 | ±1 % | ±1 % | ±1 % | ±1 % | ||
| 기동시간 | 200 ㎳ 이하 (110 V a.c., Io=100 %) | |||||
| 유지시간 | 10 ㎳ 이상 (110 V a.c., Io=100 %) | |||||
| 전압가변범위 | 4.6 - 5.3 V | 11.2 - 13.7 V | 13.6 - 16.1 V | 22.6 - 27.6 V | ||
| 전압설정 정도 | ±1 % 이하 (정격 출력전압) | |||||
| 입 력 | 전압 | 100 - 240 V a.c. (※ 설계 전압범위 : 85 - 264 V a.c.) | ||||
| 주파수 | 50 - 60 ㎐ (47 - 63 ㎐) | |||||
| 전 류(A) | 110 V a.c. | 0.3 | 0.3 | 0,3 | 0.3 | |
| 220 V a.c. | 0.16 | 0.16 | 0.16 | 0.16 | ||
| 효 율 | 220 V a.c. | 76 % | 81 % | 82 % | 86 % | |
| 돌입전류 | 110 V a.c. | 20 A Typ. (Ta=25 ℃, Io=100 % at Cold start) | ||||
| 220 V a.c. | 40 A Typ. (Ta=25 ℃, Io=100 % at Cold start) | |||||
| 누설전류 | 110 V a.c. | 0.35 ㎃ 이하 | ||||
| 220 V a.c. | 0.75 ㎃ 이하 | |||||
| 보호기능 | 과전류 보호 | 정격 출력전류의 110 % ~ 200 % 이상 시 보호회로 동작 | ||||
| 과전압 보호 | 6.8 - 7.9 V | 14.5 - 17.2 V | 17.5 - 20.5 V | 30 - 36 V | ||
| 과열 보호 | PWM 컨트롤러의 접합면 온도가 135 ~ 140 ℃ 이상이면 보호회로가 동작합니다. | |||||
| 출력 단락 보호 | 자동 재스타트(Auto Re-start) | |||||
| DC OK 표시 | 녹색 LED (출력전압이 정상일 때 ON) | |||||
| 기 타 | 내전압 | 2700 V a.c. 1분간, 검출전류 =10 ㎃, (입력 - 출력) | ||||
| 1500 V a.c. 1분간, 검출전류 = 10 ㎃, (입력 - F.G.) | ||||||
| 500 V a.c. 1분간, 검출전류 = 10 ㎃, (출력 - F.G.) | ||||||
| 500 V a.c. 1분간, 검출전류 = 10 ㎃, (출력 - DC OK) | ||||||
| 절연저항 | 50 ㏁ 이상. (입력 . 출력, F.G.), (출력 - F.G., DC OK) | |||||
| 환 경 | 사 용 온 도 | - 25 ~ + 50 ℃ (출력부하 경감곡선 참조) | ||||
| 사 용 습 도 | 20 ~ 90 % RH (단, 결로현상이 없을것) | |||||
| 보관온도 | - 40 ~ + 85 ℃ (단, 결로 현상이 없을것) | |||||
| 진동(내구) | 10 - 55 ㎐, 편진폭 0.375 ㎜, 3방향 각 2시간 (전원을 인가하지 않고 DIN레일에 설치한 상태) | |||||
| 충격(내구) | 150 ㎨, 6방향 각 3회. (포장상태) | |||||
| 중량 | 150 g | 144 g | 144 g | 140 g | ||
| [ 30 Watt (5 V, 12 V, 15 V, 24 V d.c.) ] |
| 형 명 | DPS-30S-05 | DPS-30S-12 | DPS-30S-15 | DPS-30S-24 | ||
| 출 력 | 정 격 전 압 | 5 V | 12 V | 15 V | 24 V | |
| 정 격 전 류 | 6 A | 2.5 A | 2 A | 1.25 A | ||
| 정 격 전 력 | 30 W | |||||
| 피 크 전 류 | 7.2 A | 3.0 A | 2.4 A | 1.5 A | ||
| 선로전압변동률 | ±0.5 % | ±0.5 % | ±0.5 % | ±0.5 % | ||
| 부하전압변동률 | ±1 % | ±1 % | ±1 % | ±1 % | ||
| 리플 | 80 ㎷ p-p 이하 | 120 ㎷ p-p 이하 | 120 ㎷ p-p 이하 | 150 ㎷ p-p 이하 | ||
| 주위온도변동 | ±1 % | ±1 % | ±1 % | ±1 % | ||
| 기동시간 | 200 ㎳ 이하 (110 V a.c., Io=100 %) | |||||
| 유지시간 | 10 ㎳ 이상 (110 V a.c., Io=100 %) | |||||
| 전압가변범위 | 4.6 - 5.3 V | 11.2 - 13.7 V | 13.6 - 16.1 V | 22.6 - 27.6 V | ||
| 전압설정 정도 | ±1 % 이하 (정격 출력전압) | |||||
| 입 력 | 전압 | 100 - 240 V a.c. (※ 설계 전압범위 : 85 - 264 V a.c.) | ||||
| 주파수 | 50 - 60 ㎐ (47 - 63 ㎐) | |||||
| 전 류(A) | 110 V a.c. | 0.53 | 0.53 | 0.53 | 0.53 | |
| 220 V a.c. | 0.3 | 0.3 | 0.3 | 0.3 | ||
| 효 율 | 220 V a.c. | 82 % | 85 % | 86 % | 86 % | |
| 돌입전류 | 110 V a.c. | 20 A (Ta=25 ℃, Io=100 % at Cold start) | ||||
| 220 V a.c. | 40 A (Ta=25 ℃, Io=100 % at Cold start) | |||||
| 누설전류 | 110 V a.c. | 0.35 ㎃ 이하 | ||||
| 220 V a.c. | 0.75 ㎃ 이하 | |||||
| 보호기능 | 과전류 보호 | 정격 출력전류의 110 % ~ 200 % 이상 시 보호회로 동작 | ||||
| 과전압 보호 | 6.8 - 7.9 V | 14.5 - 17.2 V | 17.5 - 20.5 V | 30 - 36 V | ||
| 과열 보호 | PWM 컨트롤러의 접합면 온도가 135 ~ 140 ℃ 이상이면 보호회로가 동작합니다. | |||||
| 출력 단락 보호 | 자동 재스타트(Auto Re-start) | |||||
| DC OK 표시 | 녹색 LED (출력전압이 정상일 때 ON) | |||||
| 기 타 | 내전압 | 2700 V a.c. 1분간, 검출전류 =10 ㎃, (입력 - 출력) | ||||
| 1500 V a.c. 1분간, 검출전류 = 10 ㎃, (입력 - F.G.) | ||||||
| 500 V a.c. 1분간, 검출전류 = 10 ㎃, (출력 - F.G.) | ||||||
| 500 V a.c. 1분간, 검출전류 = 10 ㎃, (출력 - DC OK) | ||||||
| 절연저항 | 50 ㏁ 이상. (입력 . 출력, F.G.), (출력 - F.G., DC OK) | |||||
| 환 경 | 사용온도 | - 25 ~ 70 ℃ (출력부하 경감곡선 참조) | ||||
| 사용습도 | 20 ~ 90 % RH (단, 결로현상이 없을것) | |||||
| 보관온도 | - 40 ~ 85 ℃ (단, 결로 현상이 없을것) | |||||
| 진동(내구) | 10 - 55 ㎐, 편진폭 0.375 ㎜, 3방향 각 2시간 (전원을 인가하지 않고 DIN레일에 설치한 상태) | |||||
| 충격(내구) | 150 ㎨, 6방향 각 3회. (포장상태) | |||||
| 중량 | 262 g | 242 g | 242 g | 244 g | ||
| [ 50 Watt (5 V, 12 V, 15 V, 24 V d.c.) ] |
| 형 명 | DPS-50S-05 | DPS-50S-12 | DPS-50S-15 | DPS-50S-24 | ||
| 출 력 | 정 격 전 압 | 5 V | 12 V | 15 V | 24 V | |
| 정 격 전 류 | 10 A | 4.2 A | 3.4 A | 2.1 A | ||
| 정 격 전 력 | 50 W | |||||
| 피 크 전 류 | 12 A | 5.04 A | 4.08 A | 2.52 A | ||
| 선로전압변동률 | ±0.5 % | ±0.5 % | ±0.5 % | ±0.5 % | ||
| 부하전압변동률 | ±1 % | ±1 % | ±1 % | ±1 % | ||
| 리플 | 80 ㎷ p-p 이하 | 120 ㎷ p-p 이하 | 120 ㎷ p-p 이하 | 150 ㎷ p-p 이하 | ||
| 주위온도변동 | ±1 % | ±1 % | ±1 % | ±1 % | ||
| 기동시간 | 200 ㎳ 이하 (110 V a.c., Io=100 %) | |||||
| 유지시간 | 10 ㎳ 이상 (110 V a.c., Io=100 %) | |||||
| 전압가변범위 | 4.6 - 5.3 V | 11.2 - 13.7 V | 13.6 - 16.1 V | 22.6 - 27.6 V | ||
| 전압설정 정도 | ±1 % 이하 (정격 출력전압) | |||||
| 입 력 | 전 압 | 100 - 240 V a.c. (※ 설계 전압범위 : 85 - 264 V a.c.) | ||||
| 주파수 | 50 - 60 ㎐ (47 - 63 ㎐) | |||||
| 전 류(A) | 110 V a.c. | 0.9 | 0.9 | 0.9 | 0.9 | |
| 220 V a.c. | 0.5 | 0.5 | 0.5 | 0.5 | ||
| 효 율 | 220 V a.c. | 81 % | 86 % | 88 % | 88 % | |
| 돌입전류 | 110 V a.c. | 20 A Typ. (Ta=25 ℃, Io=100 % at Cold start) | ||||
| 220 V a.c. | 40 A Typ. (Ta=25 ℃, Io=100 % at Cold start) | |||||
| 누설전류 | 110 V a.c. | 0.35 ㎃ 이하 | ||||
| 220 V a.c. | 0.75 ㎃ 이하 | |||||
| 보호기능 | 과전류 보호 | 정격 출력전류의 110 % ~ 200 % 이상 시 보호회로 동작 | ||||
| 과전압 보호 | 6.8 - 7.9 V | 14.5 - 17.2 V | 17.5 - 20.5 V | 30 - 36 V | ||
| 과열 보호 | PWM 컨트롤러의 접합면 온도가 135 ~ 140 ℃ 이상이면 보호회로가 동작합니다. | |||||
| 출력 단락 보호 | 자동 재스타트(Auto Re-start) | |||||
| DC OK 표시 | 녹색 LED (출력전압이 정상일 때 ON) | |||||
| 기 타 | 내전압 | 2700 V a.c. 1분간, 검출전류 =10 ㎃, (입력 - 출력) | ||||
| 1500 V a.c. 1분간, 검출전류 = 10 ㎃, (입력 - F.G.) | ||||||
| 500 V a.c. 1분간, 검출전류 = 10 ㎃, (출력 - F.G.) | ||||||
| 500 V a.c. 1분간, 검출전류 = 10 ㎃, (출력 - DC OK) | ||||||
| 절연저항 | 50 ㏁ 이상. (입력 . 출력, F.G.), (출력 - F.G., DC OK) | |||||
| 환 경 | 사용온도 | - 25 ~ + 70 ℃ (출력부하 경감곡선 참조) | ||||
| 사용습도 | 20 ~ 90 % RH (단, 결로현상이 없을것) | |||||
| 보관온도 | - 40 ~ + 85 ℃ (단, 결로 현상이 없을것) | |||||
| 진동(내구) | 10 - 55 ㎐, 편진폭 0.375 ㎜, 3방향 각 2시간 (전원을 인가하지 않고 DIN레일에 설치한 상태) | |||||
| 충격(내구) | 150 ㎨, 6방향 각 3회. (포장상태) | |||||
| 중량 | 274 g | 270 g | 268 g | 266 g | ||
| [ 75 Watt (12 V, 24 V, 48 V d.c.) ] |
| 형 명 | DPS-75S-12 | DPS-75S-24 | DPS-75S-48 | ||
| 출 력 | 정 격 전 압 | 12 V | 24 V | 48 V | |
| 정 격 전 류 | 6.3 A | 3.2 A | 1.6 A | ||
| 정 격 전 력 | 75 W | ||||
| 피 크 전 류 | 7.5 A | 3.8 A | 1.9 A | ||
| 선로전압변동률 | ±0.5 % | ±0.5 % | ±0.5 % | ||
| 부하전압변동률 | ±1 % | ±1 % | ±1 % | ||
| 리 플 | 120 ㎷ p-p 이하 | 150 ㎷ p-p 이하 | 240 ㎷ p-p 이하 | ||
| 주위온도변동 | ±1 % | ±1 % | ±1 % | ||
| 기동시간 | 200 ㎳ 이하 (110 V a.c., Io=100 %) | ||||
| 유지시간 | 10 ㎳ 이상 (110 V a.c., Io=100 %) | ||||
| 전압가변범위 | 11.2 - 13.7 V | 22.6 - 27.6 V | 45.2 - 50.1 V | ||
| 전압설정 정도 | ±1 % 이하 (정격 출력전압) | ||||
| 입 력 | 전압 | 100 - 240 V a.c. (※ 설계 전압범위 : 85 - 264 V a.c.) | |||
| 주파수 | 50 - 60 ㎐ (47 - 63 ㎐) | ||||
| 전 류(A) | 110 V a.c. | 1.3 | 1.3 | 1,3 | |
| 220 V a.c. | 0.71 | 0.71 | 0.71 | ||
| 효 율 | 220 V a.c. | 85 % | 86 % | 90 % | |
| 돌입전류 | 110 V a.c. | 20 A Typ. (Ta=25 ℃, Io=100 % at Cold start) | |||
| 220 V a.c. | 40 A Typ. (Ta=25 ℃, Io=100 % at Cold start) | ||||
| 누설전류 | 110 V a.c. | 0.35 ㎃ 이하 | |||
| 220 V a.c. | 0.75 ㎃ 이하 | ||||
| 보호기능 | 과전류 보호 | 정격 출력전류의 110 % ~ 200 % 이상 시 보호회로 동작 | |||
| 과전압 보호 | 14 - 18 V | 30 - 34 V | 59 - 63 V | ||
| 과열 보호 | PWM 컨트롤러의 접합면 온도가 135 ~ 140 ℃ 이상이면 보호회로가 동작합니다. | ||||
| 출력 단락 보호 | 자동 재스타트(Auto Re-start) | ||||
| DC OK 표시 | 녹색 LED (출력전압이 정상일 때 ON) | ||||
| DC OK 출력 | 릴레이 출력(정격 출력전압의 85 % 이상일 때 ON됨, 250 V a.c. 1 A max, 30 V d.c. 1 A max) | ||||
| 기 타 | 내전압 | 2700 V a.c. 1분간, 검출전류 =10 ㎃, (입력 - 출력) | |||
| 1500 V a.c. 1분간, 검출전류 = 10 ㎃, (입력 - F.G.) | |||||
| 500 V a.c. 1분간, 검출전류 = 10 ㎃, (출력 - F.G.) | |||||
| 500 V a.c. 1분간, 검출전류 = 10 ㎃, (출력 - DC OK) | |||||
| 절연저항 | 50 ㏁ 이상. (입력 . 출력, F.G.), (출력 - F.G., DC OK) | ||||
| 환 경 | 사 용 온 도 | - 25 ~ + 70 ℃ (출력부하 경감곡선 참조) | |||
| 사 용 습 도 | 20 ~ 90 % RH (단, 결로현상이 없을것) | ||||
| 보관온도 | - 40 ~ + 85 ℃ (단, 결로 현상이 없을것) | ||||
| 진동(내구) | 10 - 55 ㎐, 편진폭 0.375 ㎜, 3방향 각 2시간(전원을 인가하지 않고 DIN레일에 설치한 상태) | ||||
| 충격(내구) | 150 ㎨, 6방향 각 3회. (포장상태) | ||||
| 중량 | 536 g | 528 g | 524 g | ||
