- 입력 돌입전류 제한
- 출력전압 가변용 볼륨 내장.
- CE 표시
- 과전류/과전압/단락 보호/과열 보호
형명구성| 1출력 형명구성 |
| 형 명 | 코 드 | 내 용 | |||

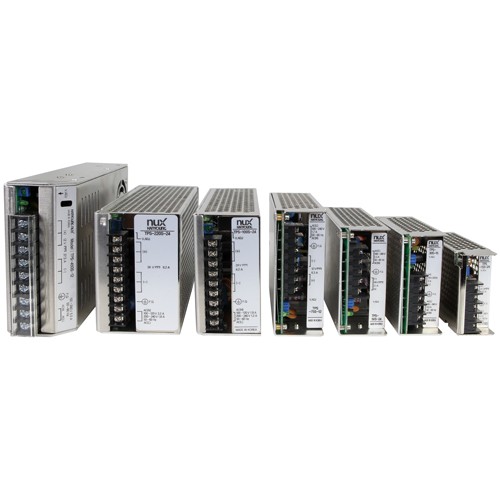

| TPS- |  | | | TPS 시리즈 전원공급장치 (Power supply) | |
| EPS- | EPS 시리즈 전원공급장치 (Power supply) | ||||
| 출력 전력 (W) | 15 | 15 W | |||
| 30 | 30 W | ||||
| 50 | 50 W | ||||
| 75 | 75 W | EPS 시리즈 제외 | |||
| 100 | 100 W | ||||
| 150 | 150 W | ||||
| 220 | 220 W | ||||
| 350 | 350 W | ||||
| 450 | 450 W | ||||
| 출력 전압 수 | S | 1출력 [Single output] | |||
| 출력전압(V) | 05 | 5 V d.c. | 220W, 350W, 450W 제외 | ||
| 12 | 12 V d.c. | ||||
| 15 | 15 V d.c. | 350W, 450W 제외 | |||
| 24 | 24 V d.c. | ||||
| 48 | 48 V d.c. | 15W, 30W, 50W, 75W, 100W, 150W, 220W 제외 | |||
| 1출력 기본 특성 데이터 |
| 형명 | 회로방식 | 발진주파수 (KHz) | 입력전류(A) | 돌입전류 보호회로 | 직병렬 운전가부 | |
| 직렬 | 병렬 | |||||
| TPS-450S | LLC 공진 | 200 | 2.1A | 써미스터 | O | O |
| TPS-350S | 3.1A | O | O | |||
| TPS-220S | 180 | 1.9A | O | O | ||
| TPS-150S | 1.7A | O | O | |||
| TPS-100S | 1.0A | O | O | |||
| TPS-75S | FLYBACK | 67 | 0.80A | O | O | |
| TPS-50S, EPS-50S | 0.55A | O | O | |||
| TPS-30S, EPS-30S | 0.35A | O | O | |||
| TPS-15S, EPS-15S | 0.20A | O | O | |||
| ※입력전류는 220V a.c. 정격부하 때의 값을 표시합니다. |
| 안전규격 |
| 잡 음 단 자 전 압 | CE CISPR11 (79 dB / 73 dB), CS 61000 - 4 - 6 (10V) |
| 방 사 방 해 전 계 강 도 | RE CISPR11 ( 50 dB / 57 dB), RS 61000 - 4 - 3 (10V/m) |
| 안 전 규 격 | CE (EN60950), ESD 61000 - 4 - 2 (Air 8 kV/Contact 4 kV) EFT 61000-4-4 (2 kV), Surge 61000-4-5 (1 kV), DIPs 61000-4-11 (70 %) |
| 2출력 형명구성 |
| 형 명 | 코 드 | 내 용 | |||
| TPS- |  | | | TPS 시리즈 전원공급장치(Power supply) | |
| 출력 전력(W) | 30 | 30 (W) | |||
| 50 | 50 (W) | ||||
| 75 | 75 (W) | ||||
| 출력 전압 수 | D | 2출력 [Dual output] | |||
| 출력전압 구분 | 0524 | CH1: 5V d.c./CH2: 24V d.c. | |||
| 0512 | CH1: 5V d.c./CH2: 12V d.c. | ||||
| 2424 | CH1: 24V d.c./CH2: 24V d.c. | ||||
| 2412 | CH1: 24V d.c./CH2: 12V d.c. | ||||
| 2405 | CH1: 24V d.c./CH2: 05V d.c. | ||||
| 2출력 기본 특성 데이터 |
| 형명 | 회로방식 | 발진주파수 (KHz) | 입력전류 (A) | 돌입전류 보호회로 | 직병렬 운전 가부 | |
| 직렬 | 병렬 | |||||
| TPS-30D | FLYBACK | 67 ㎑ | 0.59 A | 써미스터 | O | O |
| TPS-50D | 132 ㎑ | 0.95 A | O | O | ||
| TPS-75D | 67 ㎑ | 2.0 A | O | O | ||
| ※ 입력전류는 220V a.c. 정격부하 때의 값을 표시합니다. |
사양| [15 Watt, 30 Watt, 50 Watt, 75 Watt 사양] | [100 Watt, 150 Watt, 220 Watt 350 Watt 450 Watt 사양] |
| [ 15 Watt (5 V, 12 V, 15 V, 24 V d.c.) ] |
| 형 명 | TPS-15S-05 | TPS-15S-12 | TPS-15S-15 | TPS-15S-24 | ||
| EPS-15S-05 | EPS-15S-12 | EPS-15S-15 | EPS-15S-24 | |||
| 출 력 | 정 격 전 압 | 5 V | 12 V | 15 V | 24 V | |
| 정 격 전 류 | 3 A | 1.3 A | 1 A | 0.63 A | ||
| 정 격 전 력 | 15 W | 15.6 W | 15 W | 15.1 W | ||
| 피 크 전 류 | 3.9 A | 1.4 A | 1.3 A | 0.8 A | ||
| 선로전압변동률 | ±50 ㎷ | ±120 ㎷ | ±150 ㎷ | ±240 ㎷ | ||
| 부하전압변동률 | ±50 ㎷ | ±120 ㎷ | ±150 ㎷ | ±240 ㎷ | ||
| 리플/노이즈 | 50/100 ㎷ 이하 | 80/170 ㎷ 이하 | 80/170 ㎷ 이하 | 100/200 ㎷ 이하 | ||
| 주위온도변동 | 50 ㎷ | 120 ㎷ | 150 ㎷ | 240 ㎷ | ||
| 기동시간 | 500 ㎳ 이하 (110 V a.c., Io=100 %) | |||||
| 유지시간 | 20 ㎳ 이상 (110 V a.c., Io=100 %) | |||||
| 전압가변범위 | 4.75 - 5.25 V | 11.4 - 12.6 V | 14.25 - 15.75 V | 22.8 - 25.2 V | ||
| 전압설정 정도 | ±1 % 이하 (정격 출력전압) | |||||
| 입 력 | 전압 | 100 - 240 V a.c. (※ 설계 전압범위 : 88 - 264 V a.c.) | ||||
| 주파수 | 50 - 60 ㎐ (47 - 63 ㎐) | |||||
| 전 류(A) | 110 V a.c. | 0.4 | 0.4 | 0.4 | 0.4 | |
| 220 V a.c. | 0.2 | 0.2 | 0.2 | 0.2 | ||
| 효 율 | 220 V a.c. | 75 % | 79 % | 83 % | 84 % | |
| 돌입전류 | 110 V a.c. | 110 V a.c. 20 A Typ. (Ta = 25 ℃, Io = 100 %) | ||||
| 220 V a.c. | 220V a.c. 40 A Typ. (Ta = 25 ℃, Io = 100 %) | |||||
| 누설전류 | 110 V a.c. | 3.5 ㎃ 이하 | ||||
| 220 V a.c. | 3.5 ㎃ 이하 | |||||
| 보호기능 | 과전류 보호 | 출력 정격전류의 110 ~ 190 % 이상 시 보호회로 동작. | ||||
| 과열 보호 | 135 ℃ | |||||
| 출력 단락 보호 | 자동 재스타트 (Auto Re-start) | |||||
| 출력표시 LED | 녹색 LED | |||||
| 기 타 | 내전압 | 2700 V a.c. 1분간, 검출전류 = 10 ㎃, (입력 - 출력) | ||||
| 1500 V a.c. 1분간, 검출전류 = 10 ㎃, (입력 - F.G.) | ||||||
| 500 V a.c. 1분간, 검출전류 = 10 ㎃, (출력 - F.G.) | ||||||
| 절연저항 | 50 ㏁이상. (입력 – 출력, F.G), (출력 – F.G) | |||||
| 환 경 | 사 용 온 도 | -20 ~ +50 ℃ (출력부하 경감곡선 참고) | ||||
| 사 용 습 도 | 20 ~ 90 % RH (단, 결로현상이 없을것) | |||||
| 보 관 온 도 | -30 ~ +85 ℃ (단, 결로 현상이 없을것) | |||||
| 진 동 ( 내 구 ) | 10 - 55 ㎐, 편진폭 0.375 ㎜, 3방향 각 2시간 (비동작) | |||||
| 충 격 ( 내 구 ) | 150 ㎨, 6방향 각 3회. (포장상태) | |||||
| 중 량 | 약 228 g (포장박스 제외) | |||||
| [ 30 Watt (5 V, 12 V, 15 V, 24 V d.c.) ] |
| 형 명 | TPS-30S-05 | TPS-30S-12 | TPS-30S-15 | TPS-30S-24 | ||
| EPS-30S-05 | EPS-30S-12 | EPS-30S-15 | EPS-30S-24 | |||
| 출 력 | 정 격 전 압 | 5 V | 12 V | 15 V | 24 V | |
| 정 격 전 류 | 6 A | 2.5 A | 2 A | 1.3 A | ||
| 정 격 전 력 | 30 W | 31.2 W | ||||
| 피 크 전 류 | 7.5 A | 3.5 A | 2.2 A | 1.5 A | ||
| 선로전압변동률 | ±50 ㎷ | ±120 ㎷ | ±150 ㎷ | ±240 ㎷ | ||
| 부하전압변동률 | ±50 ㎷ | ±120 ㎷ | ±150 ㎷ | ±240 ㎷ | ||
| 리 플 / 노 이 즈 | 50/100 ㎷ 이하 | 80/170 ㎷ 이하 | 80/170 ㎷ 이하 | 100/200 ㎷ 이하 | ||
| 주위온도변동 | 50 ㎷ | 120 ㎷ | 150 ㎷ | 240 ㎷ | ||
| 기동시간 | 500 ㎳ 이하 (110 V a.c., Io=100 %) | |||||
| 유지시간 | 20 ㎳ 이상 (110 V a.c., Io=100 %) | |||||
| 전압가변범위 | 4.75 - 5.25 V | 11.4 - 12.6 V | 14.25 - 15.75 V | 22.8 - 25.2 V | ||
| 전압설정 정도 | ±1 % 이하 (정격 출력전압) | |||||
| 입 력 | 입력전압 | 100 - 240 V a.c. (※ 설계 전압범위 : 88 - 264 V a.c.) | ||||
| 입력주파수 | 50 - 60 ㎐ (47 - 63 ㎐) | |||||
| 전 류(A) | 110 V a.c. | 0.8 | 0.8 | 0.8 | 0.8 | |
| 220 V a.c. | 0.4 | 0.4 | 0.4 | 0.4 | ||
| 효 율 | 220 V a.c. | 72 % | 84 % | 85 % | 85 % | |
| 돌입전류 | 110 V a.c. | 110 V a.c 20 A Typ. (Ta=25 ℃, Io=100 % at COLD START) | ||||
| 220 V a.c. | 40 A Typ. (Ta = 25 ℃, Io = 100 % at COLD START) | |||||
| 누설전류 | 110 V a.c. | 3.5 ㎃ 이하 | ||||
| 220 V a.c. | 3.5 ㎃ 이하 | |||||
| 보호기능 | 과전류 보호 | 출력 정격전류의 110 ~ 190 % 이상 시 보호회로 동작. | ||||
| 과전압 보호 | 5.75 - 7.0 V | 13.8 - 16.8 V | 17.3 - 21 V | 27.6 - 33.6 V | ||
| 과열 보호 | 140 ℃ | |||||
| 출력 단락 보호 | 자동 재스타트 (Auto Re-start) | |||||
| 출력표시 LED | 녹색 LED | |||||
| 기 타 | 내전압 | 2700 V a.c. 1분간, 검출전류 = 10 ㎃, (입력 - 출력) | ||||
| 1500 V a.c. 1분간, 검출전류 = 10 ㎃, (입력 - F.G.) | ||||||
| 500 V a.c. 1분간, 검출전류 = 10 ㎃, (출력 - F.G.) | ||||||
| 절연저항 | 50 ㏁이상. (입력 – 출력, F.G), (출력 – F.G) | |||||
| 환 경 | 사용주위온도 | -20 ~ +50 ℃ (출력부하 경감곡선 참고) | ||||
| 사용주위습도 | 20 ~ 90 % RH (단, 결로현상이 없을것) | |||||
| 보관온도 | -30 ~ +85 ℃ (단, 결로 현상이 없을것) | |||||
| 진동(내구) | 10 - 55 ㎐, 편진폭 0.375 ㎜, 3방향 각 2시간 (비동작) | |||||
| 충격(내구) | 150 ㎨, 6방향 각 3회. (포장상태) | |||||
| 중량 | 약 238 g (포장박스 제외) | |||||
| [ 50 Watt (5 V, 12 V, 15 V, 24 V d.c.) ] |
| 형 명 | TPS-50S-05 | TPS-50S-12 | TPS-50S-15 | TPS-50S-24 | ||
| EPS-50S-05 | EPS-50S-12 | EPS-50S-15 | EPS-50S-24 | |||
| 출 력 | 정 격 전 압 | 5 V | 12 V | 15 V | 24 V | |
| 정 격 전 류 | 9 A | 4.2 A | 3.4 A | 2.1 A | ||
| 정 격 전 력 | 45 W | 50.4 W | 51 W | 50.4 W | ||
| 피 크 전 류 | 12 A | 5.5 A | 4.0 A | 2.8 A | ||
| 선로전압변동률 | ±50 ㎷ | ±120 ㎷ | ±150 ㎷ | ±240 ㎷ | ||
| 부하전압변동률 | ±50 ㎷ | ±120 ㎷ | ±150 ㎷ | ±240 ㎷ | ||
| 리플/노이즈 | 50/100 ㎷ 이하 | 80/170 ㎷ 이하 | 80/170 ㎷ 이하 | 100/200 ㎷ 이하 | ||
| 주위온도변동 | 50 ㎷ | 120 ㎷ | 150 ㎷ | 240 ㎷ | ||
| 기동시간 | 500 ㎳ 이하 (110 V a.c., Io=100 %) | |||||
| 유지시간 | 20 ㎳ 이상 (110 V a.c., Io=100 %) | |||||
| 전압가변범위 | 4.75 - 5.25 V | 11.4 - 12.6 V | 14.25 - 15.75 V | 22.8 - 25.2 V | ||
| 전압설정 정도 | ±1 % 이하 (정격 출력전압) | |||||
| 입 력 | 입력전압 | 100 - 240 V a.c. (※ 설계 전압범위 : 88 - 264 V a.c.) | ||||
| 입력주파수 | 50 - 60 ㎐ (47 - 63 ㎐) | |||||
| 전 류(A) | 110 V a.c. | 1.3 | 1.3 | 1.3 | 1.3 | |
| 220 V a.c. | 0.6 | 0.6 | 0.6 | 0.6 | ||
| 효 율 | 220 V a.c. | 75 % | 83 % | 85 % | 87 % | |
| 돌입전류 | 110 V a.c. | 110 V a.c. 20 A Typ. (Ta = 25 ℃, Io = 100 % at COLD START) | ||||
| 220 V a.c. | 220V a.c. 40 A Typ. (Ta = 25 ℃, Io = 100 % at COLD START) | |||||
| 누설전류 | 110 V a.c. | 3.5 ㎃ 이하 | ||||
| 220 V a.c. | 3.5 ㎃ 이하 | |||||
| 보호기능 | 과전류 보호 | 출력 정격전류의 110 ~ 190 % 이상 시 보호회로 동작. | ||||
| 과전압 보호 | 5.75 - 7.0 V | 13.8 - 16.8 V | 17.3 - 21 V | 27.6 - 33.6 V | ||
| 과열 보호 | 140 ℃ | |||||
| 출력 단락 보호 | 자동 재스타트 (Auto Re-start) | |||||
| 출력표시 LED | 녹색 LED | |||||
| 기 타 | 내전압 | 2700 V a.c. 1분간, 검출전류 = 10 ㎃, (입력 - 출력) | ||||
| 1500 V a.c. 1분간, 검출전류 = 10 ㎃, (입력 - F.G.) | ||||||
| 500 V a.c. 1분간, 검출전류 = 10 ㎃, (출력 - F.G.) | ||||||
| 절연저항 | 50 ㏁이상. (입력 – 출력, F.G), (출력 – F.G) | |||||
| 환 경 | 사용온도 | -20 ~ +50 ℃ (출력부하 경감곡선 참고) | ||||
| 사용습도 | 20 ~ 90 % RH (단, 결로현상이 없을것) | |||||
| 보관온도 | -30 ~ +85 ℃ (단, 결로 현상이 없을것) | |||||
| 진동(내구) | 10 - 55 ㎐, 편진폭 0.375 ㎜, 3방향 각 2시간 (비동작) | |||||
| 충격(내구) | 150 ㎨, 6방향 각 3회. (포장상태) | |||||
| 중량 | 약 328 g (포장박스 제외) | |||||
| [ 75 Watt (5 V, 12 V, 15 V, 24 V d.c.) ] |
| 형 명 | TPS-75S-05 | TPS-75S-12 | TPS-75S-15 | TPS-75S-24 | ||
| 출 력 | 정격출력전압 | 5 V | 12 V | 15 V | 24 V | |
| 정격출력전류 | 13 A | 6.3 A | 5 A | 3.1 A | ||
| 정격출력전력 | 65 W | 75.6 W | 75 W | 74.4 W | ||
| 피크전류 | 15 A | 7.0 A | 5.3 A | 3.5 A | ||
| 선로전압변동률 | ±50 ㎷ | ±120 ㎷ | ±150 ㎷ | ±240 ㎷ | ||
| 부하전압변동률 | ±50 ㎷ | ±120 ㎷ | ±150 ㎷ | ±240 ㎷ | ||
| 리플/노이즈 | 50/100 ㎷ 이하 | 80/170 ㎷ 이하 | 80/170 ㎷ 이하 | 100/200 ㎷ 이하 | ||
| 주위온도변동 | 50 ㎷ | 120 ㎷ | 150 ㎷ | 240 ㎷ | ||
| 기동시간 | 500 ㎳ 이하 (110 V a.c., Io=100 %) | |||||
| 유지시간 | 20 ㎳ 이상 (110 V a.c., Io=100 %) | |||||
| 전압가변범위 | 4.75 - 5.25 V | 11.4 - 12.6 V | 14.25 - 15.75 V | 22.8 - 25.2 V | ||
| 전압설정 정도 | ±1 % 이하 (정격 출력전압) | |||||
| 입 력 | 입력전압 | 100 - 240 V a.c. (※ 설계 전압범위 : 88 - 264 V a.c.) | ||||
| 입력주파수 | 50 - 60 ㎐ (47 - 63 ㎐) | |||||
| 전 류(A) | 110 V a.c. | 1.7 | 1.7 | 1.7 | 1.7 | |
| 220 V a.c. | 0.8 | 0.8 | 0.8 | 0.8 | ||
| 효 율 | 220 V a.c. | 77 % | 85 % | 85 % | 87 % | |
| 돌입전류 | 110 V a.c. | 20 A Typ. (Ta = 25 ℃, Io = 100 % at COLD START) | ||||
| 220 V a.c. | 40 A Typ. (Ta = 25 ℃, Io = 100 % at COLD START) | |||||
| 누설전류 | 110 V a.c. | 3.5 ㎃ 이하 | ||||
| 220 V a.c. | 3.5 ㎃ 이하 | |||||
| 보호기능 | 과전류 보호 | 출력 정격전류의 110 ~ 170 % 이상 시 보호회로 동작. | ||||
| 과전압 보호 | 5.75 - 7.0 V | 13.8 - 16.8 V | 17.3 - 21 V | 27.6 - 33.6 V | ||
| 과열 보호 | 140 ℃ | |||||
| 출력 단락 보호 | 자동 재스타트 (Auto Re-start) | |||||
| 출력표시 LED | 녹색 LED | |||||
| 기 타 | 내전압 | 2700 V a.c. 1분간, 검출전류 = 10 ㎃, (입력 - 출력) | ||||
| 1500 V a.c. 1분간, 검출전류 = 10 ㎃, (입력 - F.G.) | ||||||
| 500 V a.c. 1분간, 검출전류 = 10 ㎃, (출력 - F.G.) | ||||||
| 절연저항 | 50 ㏁이상. (입력 – 출력, F.G), (출력 – F.G) | |||||
| 환 경 | 사용주위온도 | -20 ~ +50 ℃ (출력부하 경감곡선 참고) | ||||
| 사용주위습도 | 20 ~ 90 % RH (단, 결로현상이 없을것) | |||||
| 보관온도 | -30 ~ +85 ℃ (단, 결로 현상이 없을것) | |||||
| 진동(내구) | 10 - 55 ㎐, 편진폭 0.375 ㎜, 3방향 각 2시간 (비동작) | |||||
| 충격(내구) | 150 ㎨, 6방향 각 3회. (포장상태) | |||||
| 중량 | 약 394 g (포장박스 제외) | |||||
| 품명 | 상품페이지 참고 |
|---|---|
| 모델명 | 상품페이지 참고 |
| 법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 | 상품페이지 참고 |
| 제조국 또는 원산지 | 상품페이지 참고 |
| 제조자 | 상품페이지 참고 |
| A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 | 상품페이지 참고 |
등록된 상품이 없습니다.
배송은 결제하신 당일(오후 4시까지) 확인된 건에 대해 당일 출고를 원칙으로 하고 있습니다.
(재고부족, 주문폭주로 인한 상품 품절, 천재지변으로 인한 배송지연, 기타사유등으로 배송이 지연될 수 있으며
발송되는 문자는 시스템상 자동처리되는 것으로 실제배송과 차이가 있을수 있습니다)
택배회사는 로젠택배로 배송합니다.
배송료는 상품마다 다르며 제주도 및 도서지역은 추가 운임이 발생됩니다.
기본 배송료는 3,000원, 10만원이상 결제시 무료배송이나,
상품에 따라(크기, 무게 등 변수가 있습니다) 추가 배송료가 부과됩니다.
결제 시 꼭 확인해주세요. :)
배송기간은 입금완료일로부터 2-3일(주말,공휴일제외)입니다.
제품수령 이후에는 수취확인을 눌러주셔야 정상적인 거래가 종료됩니다.
반품 및 교환시에는 반드시 사전연락을 해 주셔야합니다. (사전연락없이 임의로 보내는 경우 반품이 되지 않습니다.)
단순변심 반품시 왕복배송료는 고객님께서 부담하셔야 하며, 제품의 특성상 묶음배송은 불가능합니다.
변심으로 인한 반품시 박스 수량별로 배송료가 부과됩니다.
수취인 부재, 연락처오류, 미지정 택배발송으로 인한 추가경비 발생비용은 고객 부담입니다.
반품 및 교환은 수령일 7일이내로 사용전 제품만 가능하며 사용한 제품의 경우는 반품이 불가합니다.
※ 교환 및 환불 신청시 주의사항
다른택배사 이용시 반품/교환 처리가 지연되오니, 로젠택배를 이용 해주시기 바랍니다.
반드시 쇼핑몰을 통하여 반품 접수해 주셔야 처리됩니다.
왕복배송비 6,000원(상품에 따라 다름) 동봉 후 제품수령 당시 포장바랍니다.
교환상품은 신청하신 당일 맞교환 발송처리되며 환불은 당사에 도착시 제품확인후 처리됩니다.
사용후기가 없습니다.
상품문의가 없습니다.
평일 07:00~19:00 까지
토요일 07:00~15:00 까지
국민은행 214901-04-342285
예금주 / (주) 내외전기
회사명. 주식회사 내외전기
주소. 경기도 안양시 동안구 엘에스로 92 4동 101호(안양시 동안구 호계동 안양국제유통단지 4동 101호)
사업자 등록번호. 650-87-02158
대표. 황정수
전화. 031-479-0331
팩스. 031-479-0333
통신판매업신고번호. 2021-안양동안-0858
개인정보관리책임자. 황정수
Copyright © 2016 주식회사 내외전기. All Rights Reserved.
