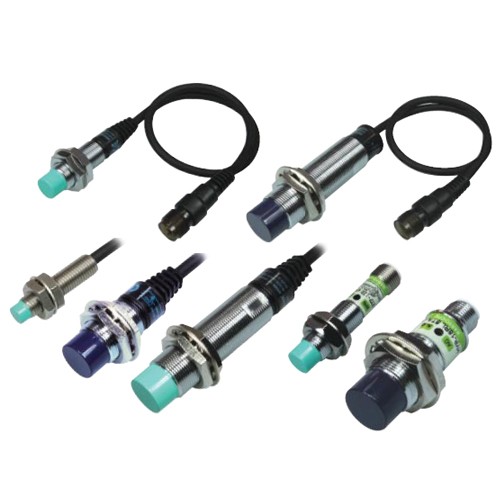

UP 고주파발진형 원주형 근접센서 요약정보 및 구매

상품 선택옵션 0 개, 추가옵션 0 개

제조사	한영넉스
판매가격	0원
도매가격	기업도매가
포인트	0점
배송비결제	주문시 결제

선택된 옵션

UP 고주파발진형 원주형 근접센서 (+0원)
수량

상품 정보

상품정보
관련상품 0
사용후기 0
상품문의 0
배송정보
교환정보

상품 상세설명

- 세계최초 C-MOS 전용 I.C 채용

- 폭 넓은 사용전압 (5- 35 V d.c : 직류 3선식)

- 내노이즈 강화회로 외 특허 4건 (출원중)

- 2선식 무극성 적용

형명구성

형 명	코 드						내 용
UP		-					고주파 발진형 근접센서
검출면크기	8						M8
	12						M12
	18						M18
	30						M30
외형구조		RM					원주형 쉴드(Shield)
		RD					원주형 비쉴드
		RLM					롱 원주형 쉴드 (M8, M12 제외)
		RLD					롱 원주형 비쉴드 (M8, M12 제외)
검출거리			1.5				UP8-RM1.5에 한함
			2				UP8-RD2, UP12-RM2에 한함
			4				UP12-RM4, UP12-RD4에 한함
			5				UP18-RM5, UP18-RLM5에 한함
			7				UP18-RM7에 한함
			8				UP12-RD8, UP18-RD, UP18-RLD에 한함
			10				UP30-RM10, UP30-RLM10에 한함
			14				UP18-RD14에 한함
			15				UP30-RM15, UP30-RD15, UP30-RLD15에 한함
			25				UP30-RD25에 한함
전원 및 출력 종류				N			직류 NPN 출력
				P			직류 PNP 출력
				A			교류 2선식
				T			직류 2선식(유극성)
				U			직류 2선식(무극성) ※ 단, M8은 제외
출력상태					A		상시열림(N.O)
출력상태					C		상시닫힘(N.C)
접속구조						*	표시없음 (케이블형)
						CR	중계커넥터형
						C	커넥터형

※ 주) M8(Ø8) 타입은 케이블형에 한함.

검출면 크기별 검출거리

검출면 크기	검출거리(mm)
검출면 크기	쉴드타입 (Shield type)	비 쉴드타입(Non-Shield type)
M8	1.5	2
M12	2	4
M12	4	8
M18	5	8
M18	7	14
M30	10	15
M30	15	25

사양

[ 고주파 발진형 직류 3선식 ]

외 형	NPN
	PNP
형 명	NPN	UP8RM-1.5N	UP8RD-2N	UP12RM-2N	UP12RD-4N	UP18RM-5N	UP18RD-8N
	PNP	UP8RM-1.5P	UP8RD-2P	UP12RM-2P	UP12RD-4P	UP18RM-5P	UP18RD-8P
	크 기	M8		M12		M18
쉴드(Shield)		Shield	Non shield	Shield	Non shield	Shield	Non shield
표준검출체(㎜)		철 8 X 8 X 1		철 12 X 12 X 1		철 18 X 18 X 1	철 25 X 25 X 1
검출거리		1.5 mm	2 mm	2 mm	4 mm	5 mm	8 mm
설정거리		0 ~ 1.2 mm	0 ~ 1.6 mm	0 ~ 1.6 mm	0 ~ 3.2 mm	0 ~ 4 mm	0 ~ 6.4 mm
히스테리시스		검출거리의 10 % 이하
응답주파수		800 Hz		800 Hz	400 Hz	350 Hz	200 Hz
전원전압		12 - 24 V d.c (사용전압 범위 5 - 35 V d.c)
제어출력		개폐용량 : 200 ㎃ Max. (저항성 부하)
잔류전압		1.5 V 이하
소비전류		6 ㎃ 이하
동작표시등		적색 LED
보호회로		전원 역접속 보호회로, 서어지 보호회로, 과전류 보호회로 내장
접속구조		케이블형(표준 케이블 길이 2 m), 중계커넥터형, 커넥터형
재 질		케이스 : 스테인레스, 검출면 : PBT		케이스 : 황동(크롬도금), 검출면 : PBT, 홀더 : PC, 케이블 홀더 : polyester elastomer
중량	케이블형	약 60g	약 60g	약 70g	약 70g	약 120g	약 120g
	중계 커넥터형	없음	없음	약 30g	약 30g	약 80g	약 80g
	커넥터형	없음	없음	약 30g	약 30g	약 60g	약 60g

[ 고주파 발진형 직류 3선식 ]

외 형	NPN
외 형	PNP
형 명	NPN	UP18RLM-5N	UP18RLD-8N	UP30RM-10N	UP30RD-15N	UP30RLM-10N	UP30RLD-15N
	PNP	UP18RLM-5P	UP18RLD-8P	UP30RM-10P	UP30RD-15P	UP30RLM-10P	UP30RLD-15P
	크 기	M18		M30		M30
쉴드(Shield)		Shield	Non shield	Shield	Non shield	Shield	Non shield
표준검출체(㎜)		철 18 X 18 X 1	철 25 X 25 X 1	철 30 X 30 X 1	철 45 X 45 X 1	철 30 X 30 X 1	철 45 X 45 X 1
검출거리		5 mm	8 mm	10 mm	15 mm	10 mm	15 mm
설정거리		0 ~ 4 mm	0 ~ 6.4 mm	0 ~ 8 mm	0 ~ 12 mm	0 ~ 8 mm	0 ~ 12 mm
히스테리시스		검출거리의 10 % 이하
응답주파수		350 Hz	200 Hz	250 Hz	100 Hz	250 Hz	100 Hz
전원전압		12 - 24 V d.c (사용전압 범위 5 - 35V d.c)
제어출력		개폐용량 : 200 mA Max. (저항성 부하)
잔류전압		1.5 V 이하
소비전류		6 mA 이하
동작표시등		적색 LED
보호회로		전원 역접속 보호회로, 서어지 보호회로, 과전류 보호회로 내장
접속구조		케이블형(표준 케이블 길이 2 m), 중계커넥터형, 커넥터형
재 질		케이스 : 황동(크롬도금), 검출면 : PBT, 홀더 : PC, 케이블 홀더 : polyester elastomer
중량	케이블형	약 140g	약 140g	약 170g	약 170g	약 220g	약 220g
	중계 커넥터형	약 100g	약 100g	약 130g	약 130g	약 180g	약 180g
	커넥터형	약 80g	약 80g	약 150g	약 150g	약 200g	약 200g

[ 장거리검출용 - 고주파 발진형 직류 3선식 ]

외 형	NPN
	PNP
형 명	NPN	UP12RM-4N	UP12RD-8N	UP18RM-7N	UP18RD-14N	UP30RM-15N	UP30RD-25N
	PNP	UP12RM-4P	UP12RD-8P	UP18RM-7P	UP18RD-14P	UP30RM-15P	UP30RD-25P
	크 기	M12		M18		M30
쉴드(Shield)		Shield	Non Shield	Shield	Non Shield	Shield	Non Shield
표준검출체(㎜)		철 12 × 12 × 1	철 25 × 25 × 1	철 20 × 20 × 1	철 40 × 40 × 1	철 45 × 45 × 1	철 75 × 75 × 1
검출거리		4 ㎜	8 ㎜	7 ㎜	14 ㎜	15 ㎜	25 ㎜
설정거리		0 ~ 3.2 ㎜	0 ~ 6.4 ㎜	0 ~ 5.6 ㎜	0 ~ 11.2 ㎜	0 ~ 12 ㎜	0 ~ 20 ㎜
히스테리시스		검출거리의 15% 이하
응답주파수		500 ㎐		300 ㎐		100 ㎐
전원전압		12 V - 24 V d.c (사용전압 범위 5 - 35 V d.c)
제어출력		개폐용량 : 200㎃ max (저항성 부하)
잔류전압		1.5 V 이하
소비전류		6 ㎃ 이하
동작표시등		적색 LED
보호회로		전원 역접속 보호회로, 서어지 보호회로, 과전류 보호회로 내장
접속구조		케이블형(표준 케이블 길이 2m), 중계커넥터형, 커넥터형
재 질		케이스 : 황동(크롬도금), 검출면 : PBT, 홀더 : PC, 케이블 홀더 : polyester elastomer
중량	케이블형	약 70g		약 120g		약 170g
	중계 커넥터형	약 30g		약 80g		약 130g
	커넥터형	약 30g		약 60g		약 150g

[ 고주파 발진형 직류 2선식(유극성/무극성) ]

외 형	N.O
	N.C
형명	유극성	UP8RM-1.5T	UP8RD-2T	UP12RM-2T	UP12RD-4T	UP18RM-5T	UP18RD-8T
	무극성	-	-	UP12RM-2U	UP12RD-4U	UP18RM-5U	UP18RD-8U
	크 기	M8		M12		M18
쉴드(Shield)		Shield	Non Shield	Shield	Non Sshield	Shield	Non Shield
표준검출체(㎜)		철 8 X 8 X 1		철 12 X 12 X 1		철 18 X 18 X 1	철 25 X 25 X 1
검출거리		1.5 mm	2 mm	2 mm	4 mm	5 mm	8 mm
설정거리		0 ~ 1.2 mm	0 ~ 1.6 mm	0 ~ 1.6 mm	0 ~ 3.2 mm	0 ~ 4 mm	0 ~ 6.4 mm
히스테리시스		검출거리의 10 % 이하
응답주파수		800 Hz		800 Hz	400 Hz	350 Hz	200 Hz
전원전압		12 - 24 V d.c (사용전압 범위 10 - 30 V d.c)
제어출력		개폐용량 : 100 mA Max.(저항성 부하)
잔류전압		T(유극성) : 3.5 V 이하, U(무극성) : 5 V 이하
누설전류		1 mA 이하
동작표시등		적색 LED
보호회로		서어지 보호회로, 과전류 보호회로 내장
접속구조		케이블형(표준 케이블 길이 2 m), 중계커넥터형, 커넥터형
재 질		케이스 : 스테인레스, 검출면: PBT		케이스 : 황동(크롬도금), 검출면 : PBT, 홀더 : PC, 케이블 홀더 : polyester elastomer
중량	케이블형	약 60g		약 70g		약 120g	약 120g
	중계 커넥터형	없음		약 50g		약 80g	약 80g
	커넥터형	없음		약 30g		약 60g	약 60g

외 형	N.O
	N.C
형명	유극성	UP18RLM-5T	UP18RLD-8T	UP30RM-10T	UP30RD-15T	UP30RLM-10T	UP30RLD-15T
	무극성	UP18RLM-5U	UP18RLD-8U	UP30RM-10U	UP30RD-15U	UP30RLM-10U	UP30RLD-15U
	크 기	M18		M30		M30
쉴드(Shield)		Shield	Non Shield	Shield	Non Shield	Shield	Non Shield
표준검출체(㎜)		철 18 X 18 X 1	철 25 X 25 X 1	철 30 X 30 X 1	철 45 X 45 X 1	철 30 X 30 X 1	철 45 X 45 X 1
검출거리		5 mm	8 mm	10 mm	15 mm	10 mm	15 mm
설정거리		0 ~ 4 mm	0 ~ 6.4 mm	0 ~ 8 mm	0 ~ 12 mm	0 ~ 8 mm	0 ~ 12 mm
히스테리시스		검출거리의 10 % 이하
응답주파수		350 Hz	200 Hz	250 Hz	100 Hz	250 Hz	100 Hz
전원전압		12 - 24 V d.c (사용전압 범위 10 - 30V d.c)
제어출력		개폐용량 : 100 mA Max. (저항성 부하)
잔류전압		잔류전압 : T(유극성) 3.5 V 이하, U(무극성) 5 V 이하
누설전류		1 mA 이하
동작표시등		적색 LED
보호회로		서어지 보호회로, 과전류 보호회로 내장
접속구조		케이블형(표준 케이블 길이 2 m), 중계커넥터형, 커넥터형
재 질		케이스 : 황동(크롬도금), 검출면 : PBT, 홀더 : PC, 케이블 홀더 : Polyester elastomer
중량	케이블형	약 140g	약 140g	약 170g		약 220g
	중계 커넥터형	약 100g	약 100g	약 130g		약 180g
	커넥터형	약 80g	약 80g	약 150g		약 200g

[ 고주파 발진형 교류2선식 ]

외형	N.O
	N.C
형명	교류형	UP12RM-2A	UP12RD-4A	UP18RM-5A	UP18RD-8A	UP18RLM-5A	UP18RLD-8A
	크 기	M12		M18		M18
쉴드(Shield)		Shield	Non Shield	Shield	Non Shield	Shield	Non Shield
표준검출체(㎜)		철 12 X 12 X 1		철 18 X 18 X 1	철 25 X 25 X 1	철 18 X 18 X 1	철 25 X 25 X 1
검출거리		2 mm	4 mm	5 mm	8 mm	5 mm	8 mm
설정거리		0 ~ 1.6 mm	0 ~ 3.2 mm	0 ~ 4 mm	0 ~ 6.4 mm	0 ~ 4 mm	0 ~ 6.4 mm
히스테리시스		검출거리의 10 % 이하
응답주파수		20 Hz
전원전압		100 - 240 V a.c (사용전압 범위 90 - 250 V a.c)
제어출력		개폐용량 : 200 mA Max. (저항성 부하)
잔류전압		10 V 이하
누설전류		2.2 mA 이하
동작표시등		적색 LED
보호회로		서어지 보호회로 내장
접속구조		케이블형(표준 케이블 길이 2 m), 중계커넥터형, 커넥터형
재 질		케이스 : 황동(크롬도금), 검출면 : PBT, 홀더 : PC, 케이블 홀더 : Polyester elastomer
중량	케이블형	약 70g		약 120g		약 140g
	중계 커넥터형	약 30g		약 80g		약 100g
	커넥터형	약 30g		약 60g		약 80g

외형	N.O
	N.C
형명	교류형	UP30RM-10A	UP30RD-15A	UP30RLM-10A	UP30RLD-15A
	크 기	M30		M30
쉴드(Shield)		Shield	Non Shield	Shield	Non Shield
표준검출체(㎜)		철 30 X 30 X 1	철 45 X 45 X 1	철 30 X 30 X 1	철 45 X 45 X 1
검출거리		10 mm	15 mm	10 mm	15 mm
설정거리		0 ~ 8 mm	0 ~ 12 mm	0 ~ 8 mm	0 ~ 12 mm
히스테리시스		검출거리의 10 % 이하
응답주파수		20 Hz
전원전압		100 - 240 V a.c (사용전압 범위 90 - 250 V a.c)
제어출력		개폐용량 : 200 mA Max. (저항성 부하)
잔류전압		10 V 이하
누설전류		2.2 mA 이하
동작표시등		적색 LED
보호회로		서어지 보호회로 내장
접속구조		케이블형(표준 케이블 길이 2 m), 중계커넥터형, 커넥터형
재 질		케이스 : 황동(크롬도금), 검출면 : PBT, 홀더 : PC, 케이블 홀더 : Polyester elastomer
중량	케이블형	약 170g		약 220g
	중계 커넥터형	약 130g		약 180g
	커넥터형	약 150g		약 200g

[ 장거리검출용 - 고주파 발진형 직류 2선식 ]

외 형	N.O
	N.C
형 명	유극성	UP12RM-4T	UP12RD-8T	UP18RM-7T	UP18RD-14T	UP30RM-15T	UP30RD-25T
	무극성	UP12RM-4U	UP12RD-8U	UP18RM-7U	UP18RD-14U	UP30RM-15U	UP30RD-25U
	크기	M12		M18		M30
쉴드(Shield)		Shield	Non Shield	Shield	Non Shield	Shield	Non Shield
표준검출체(㎜)		철 12 ×12 ×1	철 25 × 25 × 1	철 20 × 20 × 1	철 40 × 40 × 1	철 45 × 45 × 1	철 75 × 75 × 1
검출거리		4 ㎜	8 ㎜	7 ㎜	14 ㎜	15 ㎜	25 ㎜
설정거리		0 ~ 3.2 ㎜	0 ~ 6.4 ㎜	0 ~ 5.6 ㎜	0 ~ 11.2 ㎜	0 ~ 12 ㎜	0 ~ 20 ㎜
히스테리시스		검출거리의 15% 이하
응답주파수		500 ㎐		300 ㎐		100 ㎐
전원전압		12 V - 24 V d.c (사용전압 범위 10 - 30 V d.c)
제어출력		개폐용량: 100 ㎃ max(저항성 부하)
잔류전압		T(유극성) : 3.5 V 이하, 무극성 (U) : 5 V 이하
누설전류		1 ㎃ 이하
동작표시등		적색 LED
보호회로		서어지 보호회로, 과전류 보호회로 내장
접속구조		케이블형(표준 케이블 길이 2m), 중계커넥터형, 커넥터 형
재 질		케이스: 황동(크롬도금), 검출면:PBT, 홀더 : PC, 케이블 홀더: Polyester elastomer
중량	케이블형	약 70g		약 120g		약 170g
	중계 커넥터형	약 30g		약 80g		약 130g
	커넥터형	약 30g		약 60g		약 150g

[ 사용환경 ]

보호구조		IP67 (IEC 규격)
사용주위온도		-25 ~ 70 ℃ (20 ℃ 일때 검출거리에 대하여 ±10 % 이하)
사용주위습도		35 ~ 85% RH
절연저항		50 ㏁ 이상 (500 V d.c 메가 기준)
내전압		1,500 V a.c 50/60 ㎐ 에서 1분간 (케이블과 케이스 사이)
내진동		10 ~ 55 ㎐ (주기 1분간, 복진폭 : 1.5mm X · Y · Z 각 방향 2시간)
내충격		500 ㎨ X · Y · Z 각 방향 3회
