상품 정보
상품 상세설명
- 세계최초 C-MOS 전용 I.C 채용
- 폭 넓은 사용전압 (5-35 V d.c : 직류 3선식)
- 내노이즈 강화회로 외 특허 4건 (출원중)
- 2선식 무극성 적용
형명구성| 형 명 | 코 드 | 내 용 |

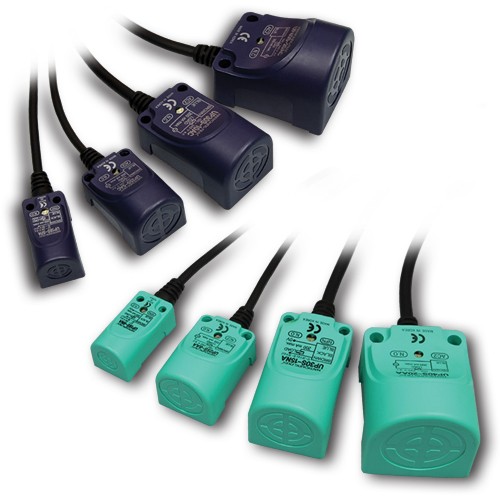

| UP |  | | | | | | | 고주파발진형 근접센서 |
| 검출면크기 | 8 | | | | | | | 8 X 8 ㎜ |
| 12 | | | | | | | 12 X 12 ㎜ |
| 18 | | | | | | | 18 x 18 ㎜ |
| 25 | | | | | | | 25 x 25 ㎜ |
| 30 | | | | | | | 30 x 30 ㎜ |
| 40 | | | | | | | 40 x 40 ㎜ |
| 외형구조 | S | | | | | | 각주형 (Square type) |
| 검출거리 | 2 | | | | | 2 ㎜ (UP8S-2 에 한함) |
| 4 | | | | | 4 ㎜ (UP12S-4 에 한함) |
| 5 | | | | | 5 ㎜ (UP18S-5, UP25S-5 에 한함) |
| 8 | | | | | 8 ㎜ (UP18S-8, UP25S-8 에 한함) |
| 10 | | | | | 10 ㎜ (UP30S-10 에 한함) |
| 12 | | | | | 12 ㎜ (UP25S-12 에 한함) |
| 15 | | | | | 15 ㎜ (UP30S-15 에 한함) |
| 20 | | | | | 20 ㎜ (UP40S-20 에 한함) |
| 전원 및 출력종류 | N | | | | 직류 NPN 출력 |
| P | | | | 직류 PNP 출력 |
| A | | | | 교류 2선식 (단, UP8S, UP12S, UP18S는 제외) |
| T | | | | 직류 2선식 (유극성) |
| U | | | | 직류 2선식 (무극성) (단,UP8S는 제외) |
| 출력상태 | A | | | 상시 열림 (N.O) |
| C | | | 상시 닫힘 (N.C) |
| 검출방향 | - | | 표시없음 (전면검출) |
| U | | 윗면검출 (각주형 UP18S,UP12S 에 한함) |
| 접속 구조 | - | 표시없음 (케이블형) |
| CR | 중계커넥터형 |
사양 | 외형 | NPN |  |  |  | _g_80.jpg) | | | | PNP |  |  |  | _80.jpg) | | | | 형명 | NPN | UP8S-2N  | UP12S-4N | UP18S-5N | UP18S-8N | | PNP | UP8S-2P | UP12S-4N | UP18S-5P | UP18S-8P | | 크기 | 8각 | 12각 | 18각 | | 표준검출체 (mm) | 철8 × 8 × 1 | 철12 × 12 × 1 | 철 18 X 18 X 1 | 철 25 X 25 X 1 | | 검출거리 | 2 mm | 4 mm | 5 mm | 8 mm | | 설정거리 | 0 ~ 1.6 mm | 0 ~ 3.2 mm | 0 ~ 4.0 mm | 0 ~ 6.4 mm | | 히스테리시스 | 검출거리의 10 % 이하 | | 응답주파수 | 800 Hz | 400 Hz | 350 Hz | 200 Hz | | 전원전압 | 12 - 24 V d.c (사용전압 범위 5 - 35 V d.c) | 제어
출력 | 개폐
용량 | 100 ㎃ max(저항성 부하) | 200 ㎃ max (저항성 부하) | 잔류
전압 | 1.5 V 이하 | | 소비전류 | 6 ㎃ 이하 | | 동작표시등 | 적색 LED | | 보호회로 | 전원 역접속 보호회로, 서어지 보호회로, 과전류 보호회로 내장 | | 보호구조 | IP67 ( IEC규격 ) | | 접속구조 | 케이블형(표준 케이블 길이 2m), 중계커넥터형 | | 재질 | 케이스 : PBT, 케이블 홀더 : polyester elastomer | | 중량 | 케이블형 | 약 35g | 약 45g | 약 60g | 약 60g | 중계
커넥터형 | 약 10g | 약 15g | 약 20g | 약 20g |
| 외형 | NPN |  |  |  | | PNP |  |  |  | | 형명 | NPN | UP25S-5N | UP25S-8N | UP25S-12N | UP30S-10N | UP30S-15N | UP40S-20N | | PNP | UP25S-5P | UP25S-8P | UP25S-12P | UP30S-10P | UP30S-15P | UP40S-20P | | 크기 | 25각 | 30각 | 40각 | | 표준검출체 (mm) | 철 25 X 25 X 1 | 철 30 X 30 X 1 | 철 35 X 35 X 1 | 철 30 X 30 X 1 | 철 45 X 45 X 1 | 철 60 X 60 X 1 | | 검출거리 | 5 mm | 8 mm | 12 mm | 10 mm | 15 mm | 20 mm | | 설정거리 | 0 ~ 4.0 mm | 0 ~ 6.4 mm | 0 ~ 9.6 mm | 0 ~ 8.0 mm | 0 ~ 12.0 mm | 0 ~ 16.0 mm | | 히스테리시스 | 검출거리의 10 % 이하 | | 응답주파수 | 350 Hz | 250 Hz | 200 Hz | 250 Hz | 100 Hz | 100 Hz | | 전원전압 | 12 - 24 V d.c (사용전압 범위 5 - 35 V d.c) | 제어
출력 | 개폐
용량 | 200 ㎃ max (저항성 부하) | 잔류
전압 | 1.5 V 이하 | | 소비전류 | 6 ㎃ 이하 | | 동작표시등 | 적색 LED | | 보호회로 | 전원 역접속 보호회로, 서어지 보호회로, 과전류 보호회로 내장 | | 보호구조 | IP67 (IEC규격) | | 접속구조 | 케이블형(표준 케이블 길이 2m), 중계커넥터형 | | 재질 | 케이스 : PBT 수지, 케이블 홀더 : Polyester elastomer | | 중량 | 케이블 | 약 80g | 약 80g | 약 80g | 약 90g | 약 90g | 약 110g | | 중계 | 약 40g | 약 40g | 약 40g | 약60g | 약 60g | 약 80g |
| 외형 | N.O | | | | | | | | N.C | | | | | | | | 형명 | 유극성 | UP8S-2T | UP12S-4T | UP18S-5T | UP18S-8T | | 무극성 | - | UP12S-4U | UP18S-5U | UP18S-8U | | 크기 | 8각 | 12각 | 18각 | | 표준검출체 (mm) | 철8 × 8 × 1 | 철12 × 12 × 1 | 철 18 X 18 X 1 | 철 25 X 25 X 1 | | 검출거리 | 2 mm | 4 mm | 5 mm | 8 mm | | 설정거리 | 0 ~ 1.6 mm | 0 ~ 3.2 mm | 0 ~ 4.0 mm | 0 ~ 6.4 mm | | 히스테리시스 | 검출거리의 10 % 이하 | | 응답주파수 | 800 Hz | 500 Hz | 350 Hz | 250 Hz | | 전원전압 | 12 - 24 V d.c (사용전압 범위 5 - 35 V d.c) | 제어
출력 | 개폐
용량 | 100 ㎃ max (저항성 부하) | 잔류
전압 | T(유극성) : 3.5 V 이하, U(무극성) : 5 V 이하 | | 누설전류 | 1 ㎃ 이하 | | 동작표시등 | 적색 LED | | 보호회로 | 서어지 보호회로, 과전류 보호회로 내장 | | 보호구조 | IP67 ( IEC규격 ) | | 접속구조 | 케이블형(표준 케이블 길이 2m), 중계커넥터형 | | 재질 | 케이스 : PBT, 케이블 홀더 : Polyester elastomer | | 중량 | 케이블형 | 약 35g | 약 45g | 약 60g | 약 60g | 중계
커넥터형 | 약 10g | 약 15g | 약 20g | 약 20g |
| 외형 | N.O | | | | | N.C | | | | | 형명 | 유극성 | UP25S-5T | UP25S-8T | UP25S-12T | UP30S-10T | UP30S-15T | UP40S-20T | | 무극성 | UP25S-5U | UP25S-8U | UP25S-12U | UP30S-10U | UP30S-15U | UP40S-20U | | 크기 | 25각 | 30각 | 40각 | 표준검출체
(mm) | 철 25 X 25 X 1 | 철 30 X 30 X 1 | 철 35 X 35 X 1 | 철 30 X 30 X 1 | 철 45 X 45 X 1 | 철 60 X 60 X 1 | | 검출거리 | 5 mm | 8 mm | 12 mm | 10 mm | 15 mm | 20 mm | | 설정거리 | 0 ~ 4 mm | 0 ~ 6.4 mm | 0 ~ 9.6 mm | 0 ~ 8 mm | 0 ~ 12.0 mm | 0 ~ 16 mm | | 히스테리시스 | 검출거리의 10 % 이하 | | 응답주파수 | 350 Hz | 250 Hz | 200 Hz | 250 Hz | 100 Hz | 100 Hz | | 전원전압 | 12 - 24 V d.c (사용전압 범위 10 - 30 V d.c) | 제어
출력 | 개폐
용량 | 100 ㎃ max (저항성 부하) | 잔류
전압 | T(유극성) : 3.5 V 이하, U(무극성) : 5 V 이하 | | 누설전류 | 1 ㎃ 이하 | | 동작표시등 | 적색 LED | | 보호회로 | 서어지 보호회로, 과전류 보호회로 내장 | | 보호구조 | IP67 (IEC규격) | | 접속구조 | 케이블형(표준 캐이블 길이 2m), 중계커넥터형 | | 재질 | 케이스 : PBT, 케이블 홀더 : Polyester elastomer | | 중량 | 케이블 | 약 80g | 약 80g | 약 80g | 약 90g | 약 90g | 약 110g | | 중계 | 약 40g | 약 40g | 약 40g | 약 60g | 약 60g | 약 80g |
| 사용주위온도 | -25 ~ 70 ℃ (20 ℃ 일때 검출거리에 대하여 ±10 % 이하) | | 사용주위습도 | 35 ~ 85% RH | | 절연저항 | 50 ㏁ 이상 (500 V d.c 메가 기준) | | 내전압 | 1,500 V a.c 50/60 ㎐ 에서 1분간 (케이블과 케이스 사이) | | 내진동 | 10 ~ 55 ㎐ (주기 1분간, 복진폭 : 1.5mm X · Y · Z 각 방향 2시간) | | 내충격 | 500㎨ X · Y · Z 각 방향 3회 |
|
