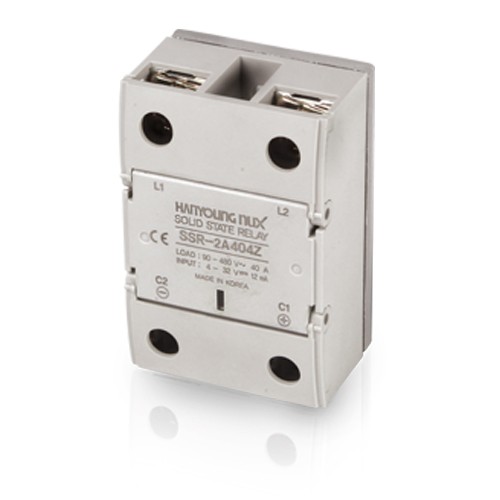

- 안전을 위한 단자대 보호커버 구조
- 사용부하 전압 2종(저압용 90 -264 V a.c./고압용 90 - 480 V a.c.
- 동작표시등 (적색 LED)에 의한 동작확인
- 기존 제품과 설치 피치 통일
- 제로크로스 스위칭/랜덤 스위칭 (Random)
- CE마크 표시
형명구성| 형명 | 코드 | 내용 | ||||
| SSR-2 |  | | | | | 단상 일반형 무접점 릴레이 |
| 입력전압 | D | 5 - 24 V d.c. | ||||
| A | 100 - 240 V a.c. | |||||
| 정격 부하전류 | 10 | 10 A | ||||
| 20 | 20 A | |||||
| 30 | 30 A | |||||
| 40 | 40 A | |||||
| 사용 부하 전압 | 2 | 90 - 264 V a.c. (저압용) | ||||
| 4 | 90 - 480 V a.c. (고압용) | |||||
| 동작방법 | Z | 제로크로스 스위칭 (표준품) | ||||
| R | 랜덤 스위칭 | |||||
사양| ㆍ직류입력 |
| 형명 | 저압용 | SSR-2D102Z | SSR-2D202Z | SSR-2D302Z | SSR-2D402Z | |
| 고압용 | SSR-2D104Z | SSR-2D204Z | SSR-2D304Z | SSR-2D404Z | ||
| 부하 | 사용부하전압 | 저압용 | 90 - 264 V a.c. | |||
| 고압용 | 90 - 480 V a.c. | |||||
| 피크전압(비반복) | 저압용 | 600 V | ||||
| 고압용 | 800 V | 1,200 V | ||||
| 정격부하전류 | 10 A | 20 A | 30A | 40 A | ||
| 주파수 | 50/60 ㎐ (공용) | |||||
| 투입전류 (8.3 ms 비반복) | 저압용 | 170 A | 260 A | 420 A | ||
| 고압용 | 170 A | 250 A | 370 A | |||
| 누설전류 | 20 ㎃ 이하 | |||||
| 출력 ON 전압강하 | 1.6 V (R.M.S)이하 | |||||
| 입력 | 정격전압 | 5 - 24 V d.c. | ||||
| 사용전압범위 | 4.6 - 32 V d.c. | |||||
| 임피던스 | 4 ㏀ 이하 | |||||
| 동작전압 | 4.6 V d.c. 이상 | |||||
| 입력전류 | 정전류 방식 : 8 ㎃ (±3) | |||||
| 응답속도 | 1/2 Cycle + 1 ms max. (“R”타입 1 ms이하) | |||||
| 절연저항 | 500 V d.c., 100 ㏁ (입력과 출력 및 케이스사이) | |||||
| 내전압 | 2,500 V a.c. (60 ㎐에서 1분간) | |||||
| 내진동 | 10 - 55 ㎐, 복진폭 : 1.5 ㎜, X·Y·Z 각축방향 2시간 | |||||
| 내충격 | 1,000 ㎨, X·Y·Z 각축방향 3회 | |||||
| 보관온도 | -30 ~ 90 ℃ | |||||
| 사용주위온도 | -5 ~ 40 ℃ (단, 결로하지 않을것) | |||||
| 사용주위습도 | 45 ~ 85 % RH | |||||
| 오염도등급 | 2등급 | |||||
| 사용용도 | 저항성/유도성 부하 | |||||
| 적용규격 | IEC 62314 | |||||
| 중 량 (박스포함) | 약 89g | |||||
| ㆍ교류입력 |
| 형명 | 저압용 | SSR-2A102Z | SSR-2A202Z | SSR-2A302Z | SSR-2A402Z | |
| 고압용 | SSR-2A104Z | SSR-2A204Z | SSR-2A304Z | SSR-2A404Z | ||
| 부하 | 사용부하전압 | 저압용 | 90 - 264 V a.c. | |||
| 고압용 | 90 - 480 V a.c. | |||||
| 피크전압(비반복) | 저압용 | 600 V | ||||
| 고압용 | 800 V | 1,200 V | ||||
| 정격부하전류 | 10 A | 20 A | 30 A | 40 A | ||
| 주파수 | 50/60 ㎐ (공용) | |||||
| 투입전류 (8.3 ms 비반복) | 저압용 | 170 A | 260 A | 420 A | ||
| 고압용 | 170 A | 250 A | 370 A | |||
| 누설전류 | 20 ㎃ 이하 | |||||
| 출력 ON 전압강하 | 1.6 V (R.M.S)이하 | |||||
| 입력 | 정격전압 | 100 - 240 V a.c. | ||||
| 사용전압범위 | 70 - 264 V a.c. | |||||
| 임피던스 | 40 ㏀ 이하 | |||||
| 동작전압 | 70 V a.c. 이상 | |||||
| 입력전류 | 220 V a.c. : 8 mA | |||||
| 응답속도 | 1/2 Cycle + 1 ms max. (“R”타입 1 ms이하) | |||||
| 절연저항 | 500 V d.c., 100 ㏁ (입력과 출력 및 케이스사이) | |||||
| 내전압 | 2,500 V a.c. (60 ㎐에서 1분간) | |||||
| 내진동 | 10 - 55 ㎐, 복진폭 : 1.5 ㎜, X·Y·Z 각축방향 2시간 | |||||
| 내충격 | 1,000 ㎨, X·Y·Z 각축방향 3회 | |||||
| 보관온도 | -30 ~ 90 ℃ | |||||
| 사용주위온도 | -5 ~ 40 ℃ (단, 결로하지 않을것) | |||||
| 사용주위습도 | 45 ~ 85 % RH | |||||
| 오염도등급 | 2등급 | |||||
| 사용용도 | 저항성/유도성 부하 | |||||
| 적용규격 | IEC 62314 | |||||
| 중 량 (박스포함) | 약 89g | |||||
