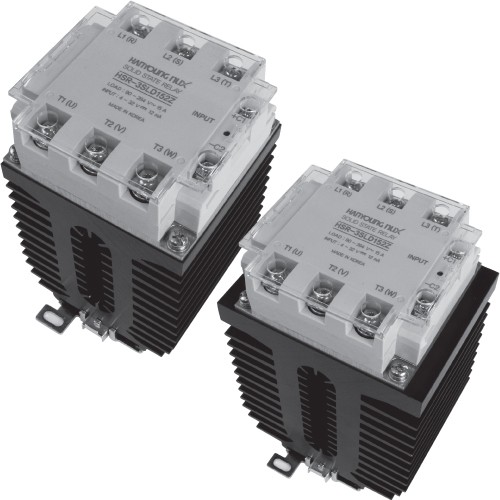

HSR-3SL 3상 무접점릴레이 요약정보 및 구매

상품 선택옵션 1 개, 추가옵션 0 개

제조사	한영넉스
판매가격	42,000원
도매가격	기업도매가
포인트	0점
배송비결제	주문시 결제

선택옵션

사양

선택된 옵션

상품 정보

상품정보
관련상품 0
사용후기 0
상품문의 0
배송정보
교환정보

상품 상세설명

- Din rail 장착 가능

- 방열판 일체형으로 안정성 및 시공성 향상

- 슬림 형상으로 적은 공간에 다량 설치 가능

- 국내,외 동일 정격 최저 슬림 형상 (79 ㎜)

형명구성

형 명	코 드					내 용
HSR-3SL					-	슬림타입 3상 무접점 릴레이
입력 사용 전압	D					4 - 32 V d.c.
정격 부하 전류		15				15 A
		25				25 A
		40				40 A
		130				130A
		150				150A
사용 부하 전압			2			90 - 264 V a.c. (저압용)
사용 부하 전압			4			90 - 480 V a.c. (고압용)
동작방법				Z		제로크로스 스위칭 (표준품)
동작방법				R		랜덤 스위칭
옵션				F		60/80도 방열판 과열 FAN알람 추가(130 A, 150 A만 해당)

사양

형명		저압용	HSR-3SLD152Z	HSR-3SLD252Z	HSR-3SLD402Z	-	-
		고압용	HSR-3SLD154Z	HSR-3SLD254Z	HSR-3SLD404Z	HSR-3SLD1304Z	HSR-3SLD1504Z
부 하	사용부하 전압	저압용	90 - 264 V a.c.
		고압용	90 - 480 V a.c.
	피 크 전 압 (비 반 복)	저압용	600 V			-
		고압용	800 V	1,200 V		1,600 V
	정격부하전류		15 A(40℃)	25 A(25℃)	40 A(25℃)	130 A	150 A
	주 파 수		50/60 ㎐(공용)
	투입전류 (8.3 ms 비반복)	저압용	170 A	260 A	420 A	-
		고압용	170 A	250 A	370 A	3500 A	5000 A
	누설전류		20 ㎃ 이하
	출력ON전압강하		1.6 V (R.M.S)이하
	응 답 속 도		1/2 Cycle + 1 ms max. ("R"타입 1 ms이하)
입 력	정 격 전 압		5 - 24 V d.c.
	사용전압범위		4 - 32 V d.c.
	임 피 던 스		4 ㏀ 이하
	동 작 전 압		3 V d.c. 이상
	복 귀 전 압		1.5 V d.c. 이하
	입 력 전 류		정전류 방식 : 10 ㎃ (±3)

[환경사양]

절 연 저 항	500 V d.c., 100 ㏁ (입력과 출력 및 케이스사이)
내 전 압	3,000 V a.c. (60 ㎐에서 1분간)
내 진 동	10 - 55 ㎐, 복진폭 : 1.5 ㎜, X·Y·Z 각축방향 2시간
내 충 격	1,000 ㎨, X·Y·Z 각축방향 3회
보 관 온 도	-30 ~ 90 ℃
사용주위온도	0 ~ 25 ℃ (단, 결로하지 않을것)
사용주위습도	45 ~ 85 % R.H.
중 량	15 A, 25 A 용 : 약 1,000 g (박스포함)	40 A 용 : 약 1,300 g (박스포함)
	130 A, 150 A 용 : 약 6,950 g (박스포함)
